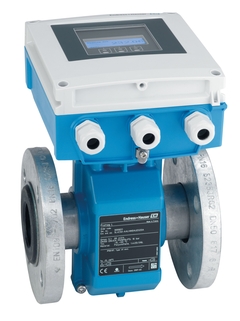

Proline Promag L 400 for the water & wastewater industry
Utód
Versatile standard flowmeter for the water and wastewater industry
További információk
Egyszerű termékek
Könnyen kiválasztható, telepíthető és kezelhető
Műszaki kiválóság
Egyszerűség
Alaptermékek
Megbízható, robusztus és kevés karbantartást igényel
Műszaki kiválóság
Egyszerűség
Műszaki kiválóság
Egyszerűség
Speciális termékek
Nagy igénybevétellel járó alkalmazásokhoz tervezve
Műszaki kiválóság
Egyszerűség
FLEX választék
Műszaki kiválóság
Egyszerűség
Fundamental választék
Eleget tesz az Ön alapvető mérési igényeinek
Műszaki kiválóság
Egyszerűség
Lean választék
Könnyen kezeli az Ön alapvető folyamatait
Műszaki kiválóság
Egyszerűség
Extended választék
Innovatív technológiákkal optimalizálja az Ön folyamatait
Műszaki kiválóság
Egyszerűség
Xpert választék
Megoldás az Ön legnagyobb kihívást jelentő alkalmazásaihoz
Műszaki kiválóság
Egyszerűség
Product headline
std_productprofile_product_usp_8024. std_productprofile_product_field_of_application_8025.
Sensor features
std_productprofile_product_benefits_8026. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts. std_productprofile_product_differentiating_tech_features_6649. std_productprofile_product_differentiating_tech_features_6650. std_successorproducts_product_differentiating_tech_features_35221_1509522592.
Transmitter features
Safe operation – no need to open the device due to display with touch control, background lighting. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology. Transmitter housing made of durable polycarbonate or aluminium. WLAN access. Integrated data logger: measured values monitoring.
Nominal diameter range
Lap joint flange, lap joint flange, stamped plate: DN 25 to 300 (1 to 12") Fixed flange: DN 350 to 2400 (14 to 90")
Wetted materials
Liner: PTFE; Polyurethane; Hard rubber Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022)
Measured variables
Volume flow, conductivity, mass flow
Max. measurement error
Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s) Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)
Measuring range
9 dm³/min to 162 000 m³/h (2.5 gal/min to 1030 Mgal/d)
Medium temperature range
Liner material hard rubber: 0 to +80 °C (+32 to +176 °F) Liner material polyurethane: –20 to +50 °C (–4 to +122 °F) Liner material PTFE: –20 to +90 °C (–4 to +194 °F)
Ambient temperature range
Flange material carbon steel: –10 to +60 °C (+14 to +140 °F) Flange material stainless steel: –40 to +60 °C (–40 to +140 °F)
Sensor housing material
DN 25 to 300 (1 to 12"): AlSi10Mg, coated DN 350 to 2400 (14 to 90"): Carbon steel with protective varnish Sensor connection housing: AlSi10Mg, coated
Transmitter housing material
Polycarbonat; AlSi10Mg, coated
Degree of protection
Compact version: IP66/67, type 4X enclosure Sensor remote version (standard): IP66/67, type 4X enclosure Sensor remote version (option): IP68, type 6P enclosure Transmitter remote version: IP66/67, Type 4X enclosure
Display/Operation
4‐line backlit display with touch control (operation from outside) Configuration via local display, web browser and operating tools possible
Outputs
3 ouputs: 0‐20 mA/4‐20 mA HART (active) Pulse/frequency/switch output (passive) Pulse/frequency output (passive) Switch output (passive)
Digital communication
HART, PROFIBUS DP, EtherNet/IP, Modbus RS485
Power supply
AC 100 to 240 V / AC/DC 24 V
Metrological approvals and certificates
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
Hygienic approvals and certificates
Drinking water approval: ACS, KTW/W270, NSF 61, WRAS BS 6920
147 dokumentumok
Proline Promag L 400
Technical Information
Electromagnetic flowmeter Weight-optimized sensor with a state‐of‐the‐art transmitter for Water & Wastewater
EN
HU
Német French Lengyel Orosz Kínai
01/10/2017
14/03/2017
14/03/2016
01/03/2015
04/12/2014
Nyelv:
Angol
Változat:
01/10/2017
Fájlméret:
5 MB
Fájlnév:
TI01045DEN_0817.pdf
Proline Promag L 400
PROFIBUS DP
Operating Instructions
Electromagnetic flowmeter
EN
HU
Német Olasz Kínai
01/10/2017
01/03/2015
04/12/2014
05/06/2014
Nyelv:
Angol
Változat:
01/10/2017
Fájlméret:
5.2 MB
Fájlnév:
BA01233DEN_0417.pdf
Proline Promag L 400
Modbus RS485
Operating Instructions
Electromagnetic flowmeter
EN
HU
Német Orosz Kínai
01/10/2017
01/03/2015
04/12/2014
Nyelv:
Angol
Változat:
01/10/2017
Fájlméret:
5.1 MB
Fájlnév:
BA01230DEN_0317.pdf
Proline Promag L 400
EtherNet/IP
Operating Instructions
Electromagnetic flowmeter
EN
HU
Német Kínai
01/10/2017
01/03/2015
05/06/2014
18/10/2013
Nyelv:
Angol
Változat:
01/10/2017
Fájlméret:
5.3 MB
Fájlnév:
BA01213DEN_0417.pdf
Proline Promag L 400
HART
Operating Instructions
Electromagnetic flowmeter
EN
HU
Német Spanyol French Lengyel Orosz Kínai
01/10/2017
14/03/2017
01/03/2015
05/06/2014
18/10/2013
Nyelv:
Angol
Változat:
01/10/2017
Fájlméret:
6.7 MB
Fájlnév:
BA01062DEN_0617.pdf
Electromagnetic flowmeter
EN
HU
Német French Japán
01/09/2021
14/03/2017
07/12/2015
Nyelv:
Angol
Változat:
01/09/2021
Fájlméret:
2 MB
Fájlnév:
GP01043DEN_0321.pdf
Proline Promag 400
EtherNet/IP
Electromagnetic flowmeter
EN
HU
Német
01/02/2022
23/12/2015
Nyelv:
Angol
Változat:
01/02/2022
Fájlméret:
1.5 MB
Fájlnév:
GP01046DEN_0221-00.pdf
Proline Promag 400
PROFIBUS DP
Electromagnetic flowmeter
EN
HU
Német
01/02/2022
23/12/2015
Nyelv:
Angol
Változat:
01/02/2022
Fájlméret:
1.8 MB
Fájlnév:
GP01044DEN_0221-00.pdf
Proline Promag 400
Modbus RS485
Electromagnetic flowmeter
EN
HU
Német
01/02/2022
23/12/2015
Nyelv:
Angol
Változat:
01/02/2022
Fájlméret:
2 MB
Fájlnév:
GP01045DEN_0221-00.pdf
PROFIBUS DP távadó elektromágneses érzékelővel
EN
HU
Bolgár Cseh Dán Német Görög Spanyol Észt Finn French Horvát Indonéz Olasz Japán Koreai Lithuanian Latvian Holland Norvég Lengyel Portugál Román Orosz Szlovák Szlovén Svéd Thai Török Kínai
01/02/2022
01/02/2019
Nyelv:
Magyar
Változat:
01/02/2022
Fájlméret:
3.6 MB
Fájlnév:
KA01420DHU_0221-00.pdf
Pótalkatrészek keresése rajzszám alapján
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit connection terminals, 400
Rajzszám
Rendelési kód
45
71228789
Kit connec. board, D/L/W, remote,electr.
Rajzszám
Rendelési kód
40
71228790
Electronic Promag 400 Index C
Rajzszám
Rendelési kód
30
XPD0014-
Kit connec.board,grounded,Promag 400/800
Rajzszám
Rendelési kód
44
71615503
Electronics Promag 400 Index C update
Rajzszám
Rendelési kód
30
XPD0040-
Kit T-DAT, 100/300/400/500
Rajzszám
Rendelési kód
39
71185788
Display module, 4-wire, 400
Rajzszám
Rendelési kód
50
XPD0017-
Kit cover, polycarbonate, 400(C), v1+v2
Rajzszám
Rendelési kód
20
71443262
Kit cover, alu, 400, 500 digital
Rajzszám
Rendelési kód
20
71384170
Rajzszám
Rendelési kód
24
71228796
Rajzszám
Rendelési kód
24
71228796
Kit cover plastic, remote, Promag L/P/W
Rajzszám
Rendelési kód
24
71188176
Kit 10 cover seals, polycarbonate
Rajzszám
Rendelési kód
25
71278077
Kit 10 cover seals, alu, 400,500 digital
Rajzszám
Rendelési kód
25
71278078
Kit cover gasket, plastic, Promag L/P/W
Rajzszám
Rendelési kód
72
71188179
Kit housing gasket, D/L/W,compact,400(C)
Rajzszám
Rendelési kód
71
71228793
Kit housing gaskets, remote, Alu
Rajzszám
Rendelési kód
73
71228798
Kit housing gaskets, remote, Alu
Rajzszám
Rendelési kód
73
71228798
Kit housing parts, D/L/W, compact,400(C)
Rajzszám
Rendelési kód
12
71228794
Kit 10 cable glands M20x1,5, D=5-12, FPM
Rajzszám
Rendelési kód
15
71236702
Kit 10 cable glands M20x1,5, D=5-12, FPM
Rajzszám
Rendelési kód
15
71236702
Kit 10 cable glands M20x1,5
Rajzszám
Rendelési kód
17
50096840
Kit 10 ext. M20x1,5/G1/2", FVMQ
Rajzszám
Rendelési kód
15
71236703
Kit 10 ext. M20x1,5/G1/2", FVMQ
Rajzszám
Rendelési kód
15
71236703
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Rajzszám
Rendelési kód
17
50098041
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Rajzszám
Rendelési kód
15
71236704
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Rajzszám
Rendelési kód
15
71236704
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Rajzszám
Rendelési kód
17
50098042
Kit 10 cable glands M20x1,5, D=5-12, FPM
Rajzszám
Rendelési kód
15
71236702
Kit 10 cable glands M20x1,5, D=10-14,FPM
Rajzszám
Rendelési kód
15
71236705
Kit 2 cable gland M20x1,5 reinf.Sensor
Rajzszám
Rendelési kód
17
71029350
Kit 10 cable glands M20x1,5, D=5-12, FPM
Rajzszám
Rendelési kód
15
71236702
Kit 10 cable glands M20x1,5, D=5-12, FPM
Rajzszám
Rendelési kód
15
71236702
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Rajzszám
Rendelési kód
15
71236706
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Rajzszám
Rendelési kód
15
71236706
Kit 10 cable glands M20x1,5, D=10-14,FPM
Rajzszám
Rendelési kód
15
71236705
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Rajzszám
Rendelési kód
15
71236706
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Rajzszám
Rendelési kód
15
71236706
Kit 10 ext. M20x1,5/G1/2", FVMQ
Rajzszám
Rendelési kód
15
71236703
Kit 10 ext. M20x1,5/G1/2", FVMQ
Rajzszám
Rendelési kód
15
71236703
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Rajzszám
Rendelési kód
15
71236706
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Rajzszám
Rendelési kód
15
71236706
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Rajzszám
Rendelési kód
15
71236704
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Rajzszám
Rendelési kód
15
71236704
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Rajzszám
Rendelési kód
15
71236706
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Rajzszám
Rendelési kód
15
71236706
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Rajzszám
Rendelési kód
15
71236704
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Rajzszám
Rendelési kód
15
71236704
Kit securing clamp, screw
Rajzszám
Rendelési kód
13
71276494
Promag, cable remote version
Promag, grounding disc/protection disc
Grounding cable kit, Promag L/W/P/S/E
Kit display protection, 400, 500 digital
Rajzszám
Rendelési kód
82
71228792
Transmitter/Conversion Kit Promag 400
Mounting kit, transmitter Promag 400/800
