Specifikációk áttekintése
-
Accuracy
Standard 0.1%
Platinum 0.075% -
Process temperature
-20°C...130°C
(-4°F...266°F) -
Pressure measuring range
100 mbar...40 bar
(1.5psi...600psi) -
Process pressure / max. overpressure limit
60 bar (900 psi)
-
Main wetted parts
Ceraphire
Sealing
Alloy C276
316L -
Max. measurement distance
400 m (1312 ft) H2O
-
Material process membrane
Ceramic
-
Measuring cell
100 mbar...40 bar
(1.5 psi...600 psi)
relative/ absolute
Alkalmazási terület
The Cerabar PMC51 digital pressure transmitter with capacitive, oil-free ceramic measuring cell is typically used in process and hygienic applications for pressure, level, volume or mass measurement in liquids and gases. It guarantees high degree of system safety thanks to vacuum-proof ceramic membrane with integrated breakage detection. Quick Setup with adjustable measuring range allows simple commissioning, reduces costs and saves time. SIL2 according to IEC 61508 / IEC 61511.
Single chamber aluminum or stainless steel (316L) housing.

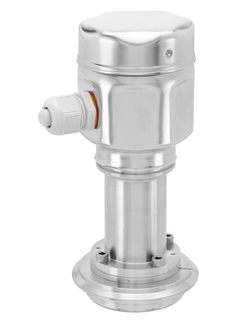

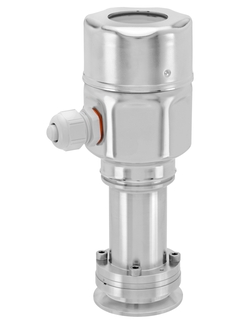

Process connections: Threads, flanges or hygienic connections
Process temperature: -40 to +130°C (-40 to +266°F), 150°C (302°F) for 1h
Measuring ranges: -1/0 up to +40bar (-15/0 to +600psi)
Accuracy: ±0.1%, "Platinum" ±0.075%
International explosion protection certificates, SIL, hygienic approvals, marine approvals
Előnyök
Best fit for vacuum applications and applications with corrosive and abrasive media
Process safety through membrane breakage detection
Overload-resistant high purity ceramic sensor (99.9% Al2O3)
Condensation resistant also for hygienic applications
Easy menu-guided commissioning via local display, 4 to 20mA with HART, PROFIBUS PA, FOUNDATION Fieldbus
Process pressure up to SIL2, certified to IEC 61508 and IEC 61511

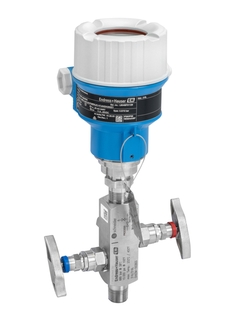

Available with mounted manifolds: always fit, always tested for leaks
Videók
Lean választék
-
Alaptermékek
- Megbízható, robusztus és kevés karbantartást igényel
Műszaki kiválóság
Egyszerűség
-
Egyszerű termékek
- Könnyen kiválasztható, telepíthető és kezelhető
Műszaki kiválóság
Egyszerűség
-
Alaptermékek
- Megbízható, robusztus és kevés karbantartást igényel
Műszaki kiválóság
Egyszerűség
-
Felső kategóriás termékek
- Rendkívül funkcionális és kényelmes
Műszaki kiválóság
Egyszerűség
-
Speciális termékek
- Nagy igénybevétellel járó alkalmazásokhoz tervezve
Műszaki kiválóság
Egyszerűség
Kombinálható
| FLEX választék | Műszaki kiválóság | Egyszerűség |
|---|---|---|
Fundamental választék Eleget tesz az Ön alapvető mérési igényeinek |
Műszaki kiválóság
|
Egyszerűség
|
Lean választék Könnyen kezeli az Ön alapvető folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Extended választék Innovatív technológiákkal optimalizálja az Ön folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Xpert választék Megoldás az Ön legnagyobb kihívást jelentő alkalmazásaihoz |
Műszaki kiválóság
|
Egyszerűség
Kombinálható |
Loading alternative products
Előd
Sikertörténetek
Legtöbbször letöltött
-
-
Beépítési útmutató (EA)
Installation Instructions
Angol változat - 03/2019
Gasket with metal ring for universal process adapter Deltapilot M FMB50, Deltalpilot S FMB70, Deltabar FMD71, Deltabar S FMD78, Cerabar M PMC51, Cerabar PMP23
EN HU 31/03/2019Nyelv:
Angol
Változat:
31/03/2019
Fájlméret:
183.7 KB
Fájlnév:
EA01253PA2_0119.pdf
-
-
-
Műszaki információ (TI)
Cerabar M PMC51, PMP51 , PMP55
Magyar változat - 04/2020
Folyamatnyomás-mérés
EN HU 01/04/202422/08/202206/09/202101/04/202016/04/2019Nyelv:
Magyar
Változat:
01/04/2020
Fájlméret:
3.9 MB
Fájlnév:
TI00436PHU_2920.pdf
-
169 dokumentumok
-
-
Műszaki információ (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN HU 25/03/202415/09/202328/10/202130/07/202119/06/2020Nyelv:
Angol
Változat:
25/03/2024
Fájlméret:
1.1 MB
Fájlnév:
TI00426FEN_2524.pdf
-
-
-
Műszaki információ (TI)
Cerabar M PMC51, PMP51 , PMP55
Folyamatnyomás-mérés
EN HU 01/04/202422/08/202206/09/202101/04/202016/04/2019Nyelv:
Magyar
Változat:
01/04/2020
Fájlméret:
3.9 MB
Fájlnév:
TI00436PHU_2920.pdf
-
-
-
Használati útmutató (BA)
Cerabar M PMC51, PMP51/55 Analog
With ceramic and silicon sensors
modular design and easy
operationEN HU 13/07/201610/12/201411/06/201417/08/201225/01/2012Nyelv:
Angol
Változat:
13/07/2016
Fájlméret:
1.1 MB
Fájlnév:
BA00385PEN_2016.pdf
-
-
-
Használati útmutató (BA)
Cerabar M /Deltabar M /Deltapilot M Operating Instructions PROFIBUS PA
Cerabar M PMC51, PMP51, PMP55, Pressure transmitter
Deltabar M
PMD55 Differential pressure transmitter Deltapilot M FMEN HU 13/07/201610/12/201411/06/201417/08/201225/01/2012Nyelv:
Angol
Változat:
13/07/2016
Fájlméret:
7.8 MB
Fájlnév:
BA00383PEN_0816.pdf
-
-
-
Használati útmutató (BA)
Cerabar M, Deltapilot M
Pressure / hydrostatics
IO-LinkEN HU 22/08/202231/07/2021Nyelv:
Angol
Változat:
22/08/2022
Fájlméret:
1.7 MB
Fájlnév:
BA02136PEN_0222-00.pdf
-
-
-
Használati útmutató (BA)
Cerabar M, Deltabar M, Deltapilot M HART (V 01.00.zz)
Cerabar M PMC51, PMP51/55 Pressure transmitter
Deltabar M
PMD55
Differential pressure transmitter
Deltapilot M FMB50/5EN HU 13/07/201610/12/201411/06/201417/08/201225/01/2012Nyelv:
Magyar
Változat:
13/07/2016
Fájlméret:
4.8 MB
Fájlnév:
BA00382PHU_2016.pdf
-
-
-
Használati útmutató (BA)
Cerabar M / Deltabar M / Deltapilot M, Operating Instructions FOUNDATION Fieldbus
Cerabar M PMC51, PMP51, PMP55 Pressure transmitter
Deltabar M PMD55 Differential pressure transmitter
Deltapilot M FMB50 Hydrostatic pressure transmitterEN HU 13/07/201610/12/201411/06/201417/08/201225/01/2012Nyelv:
Angol
Változat:
13/07/2016
Fájlméret:
7.8 MB
Fájlnév:
BA00384PEN_0816.pdf
-
-
-
Rövid útmutató (KA)
Cerabar M PMC51, PMP51, PMP55
Folyamatnyomás-mérés
FOUNDATION FieldbusEN HU 30/09/202113/07/201610/12/201411/06/201425/01/2012Nyelv:
Magyar
Változat:
30/09/2021
Fájlméret:
921.1 KB
Fájlnév:
KA01032PHU_0621-00.pdf
-
-
-
Rövid útmutató (KA)
Cerabar M PMC51, PMP51, PMP55
Folyamatnyomás-mérés
PROFIBUS PAEN HU 30/09/202113/07/201610/12/201411/06/201425/01/2012Nyelv:
Magyar
Változat:
30/09/2021
Fájlméret:
949.1 KB
Fájlnév:
KA01031PHU_0621-00.pdf
-
-
-
Rövid útmutató (KA)
Cerabar M PMC51, PMP51, PMP55
Folyamatnyomás-mérés
AnalógEN HU 15/12/202113/07/201610/12/201411/06/201425/01/2012Nyelv:
Magyar
Változat:
15/12/2021
Fájlméret:
836.5 KB
Fájlnév:
KA01036PHU_1821-00.pdf
-
Pótalkatrészek keresése rajzszám alapján
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Ground terminal T14/T15/T17, F30/F31
Rendelési kód71290825 -
-
Cable gland M20 PA, o-ring VMQ
-
Adapter ház/kábel bevezetés
RajzszámRendelési kód1552002449 -
-
Cable gland M20 PA, O-ring EPDM/PTFE
-
Adapter ház/kábel bevezetés
RajzszámRendelési kód1571092709 -
-
Cable gland M20 Metal, gasket
-
Adapter ház/kábel bevezetés
RajzszámRendelési kód1571092711 -
-
Cable entry G1/2, gasket, adapter
-
Adapter ház/kábel bevezetés
RajzszámRendelési kód1571092712 -
-
Plug 3p M12/M20, gasket
-
Adapter ház/kábel bevezetés
RajzszámRendelési kód1552005984 -
-
M12 plug, IO-Link, housing side
-
Adapter ház/kábel bevezetés
RajzszámRendelési kód1571570154 -
-
Plug 2/7-pole, HAN7D, gasket
-
Adapter ház/kábel bevezetés
RajzszámRendelési kód1552020762 -
-
Plug valve, F30/F31, seal NBR
-
Adapter ház/kábel bevezetés
RajzszámRendelési kód1571120017 -
-
Cover F15 316L, gasket
-
Burkolat
RajzszámRendelési kód2052027000 -
-
Cover F15 316L, sight glass, gasket
-
Burkolat
RajzszámRendelési kód2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
-
Burkolat
RajzszámRendelési kód2052028207 -
-
Cover F15 316L,claw,sight glass,gasket
-
Burkolat
RajzszámRendelési kód2052028267 -
-
Cover F15 316L, claw, gasket
-
Burkolat
RajzszámRendelési kód2052028268 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
Tömítés
RajzszámRendelési kód2152028179 -
-
Cover F30/31/34 Alu, gasket
-
Burkolat
RajzszámRendelési kód2071092705 -
-
Cover F30/31 Alu, Ex d, gasket
-
Burkolat
RajzszámRendelési kód2071092706 -
-
Cover F30/31/34 Alu, sight glass, gasket
-
Burkolat
RajzszámRendelési kód2071092707 -
-
Cover F30/31 Alu,Exd,sight glass, gasket
-
Burkolat
RajzszámRendelési kód2071092708 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
-
Tömítés
RajzszámRendelési kód2152020429 -
-
Display module VU340, Cbar/Dbar/Dpilot M
-
Kijelző
RajzszámRendelési kód4071091670 -
-
Electronics FMB5x, PMC51, PMP5x, PMD55
-
Elektronika
RajzszámRendelési kód30XPP0001- -
-
Holder Display Dbar/Cbar/Dpilot M
-
Rögzítés
RajzszámRendelési kód4171094113 -
-
Analog display VU340, Cbar, bracket
-
Kijelző
RajzszámRendelési kód4071111067 -
-
O-ring 26.7x1.78 HNBR 75, 3A, FDA, 5 pcs
-
Tömítés
RajzszámRendelési kód5752010155 -
-
O-ring 26.7x1.78 EPDM 70, 3A, USP, 5 pcs
-
Tömítés
RajzszámRendelési kód5752017989 -
-
O-ring 26.7x1.78 NBR 70, 5 pieces
-
Tömítés
RajzszámRendelési kód5752020769 -
-
O-ring 26.7x1.78 EPDM 70, 5 pieces
-
Tömítés
RajzszámRendelési kód5752020770 -
-
O-ring 26.7x1.78 FKM -40oC, 5 pieces
-
Tömítés
RajzszámRendelési kód5752020771 -
-
O-ring 26.7x1.78 FFKM 70 KALREZ, 1 pc.
-
Tömítés
RajzszámRendelési kód5752020772 -
-
O-ring 26.7x1.78 FKM, FDA, 5 pieces
-
Tömítés
RajzszámRendelési kód5771093308 -
-
O-ring 26.7x1.78 NBR, low temp., 5 pcs.
-
Tömítés
RajzszámRendelési kód5771114815 -
-
O-ring 26.7x1.78 silicone, FDA, 5 pcs.
-
Tömítés
RajzszámRendelési kód5771114816 -
-
O-ring 26.7x1.78 Fluoroprene, FDA, 1 pc.
-
Tömítés
RajzszámRendelési kód5771114817 -
-
O-ring 26.7x1.78 Kalrez 6221, FDA, 1 pc.
-
Tömítés
RajzszámRendelési kód5771114818 -
-
O-ring 26.7x1.78 Kalrez 6375, 1 pc.
-
Tömítés
RajzszámRendelési kód5771114820 -
-
O-ring 26.7x1.78 Kalrez 7075, 1 pc.
-
Tömítés
RajzszámRendelési kód5771114821 -
-
O-ring 27.1x1.6 FFKM 75 Perlast, 1pc.
-
Tömítés
RajzszámRendelési kód5771316464 -
-
Screw set, M5x16, 4 pieces
Rendelési kód71495134 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
Rendelési kód71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
Rendelési kód71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
Rendelési kód71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
Rendelési kód71070738 -
-
Profile gasket silicone, 5 pieces
Rendelési kód52023572 -
-
Profile gasket EPDM, 5 pieces
Rendelési kód71100719 -
-
EPDM O-ring+316L backring, EHEDG,1 piece
Rendelési kód71431380 -
-
EPDM O-ring, EHEDG, 5 pieces
Rendelési kód71545801 -
-
Flat seal 50x65x1 PTFE, FDA, 5 pieces
Rendelési kód52024228 -
-
Mountingset Cerabar,Deltapilot,Levelflex
Rendelési kód71102216 -
Mounting bracket 2 valve,stainless steel
Rendelési kód71372498 -
Adapter UNI, DIN11851 DN40, 316L
Rendelési kód71114172 -
Adapter UNI, DIN11851 DN50, 316L
Rendelési kód71114173 -
Adapter UNI, DRD DN50, 65mm, 316L
Rendelési kód71114174 -
Adapter UNI, Clamp 2", 316L
Rendelési kód71114176 -
Adapter Univ-/Variv N DN40-162 316L
Rendelési kód71114177 -
Adapter UNI, DIN11851 DN40, 316L, 3.1
Rendelési kód71114178 -
Adapter UNI, DIN11851 DN50, 316L, 3.1
Rendelési kód71114205 -
Adapter UNI, DRD DN50, 65mm, 316L, 3.1
Rendelési kód71114206 -
Adapter UNI, Clamp 2", 316L, 3.1
Rendelési kód71114207 -
Adapter Univ-/Variv N DN40 316L 3.1
Rendelési kód71114208 -
Weld-in adapter G1-1/2, 316L
Rendelési kód52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
Rendelési kód52024470 -
Weld-in adapter UNI D65, 316L
Rendelési kód214880-0002 -
Weld-in adapter UNI D65, 316L, 3.1
Rendelési kód52010174 -
Weld-in adapter UNI D85, 316L
Rendelési kód52006262 -
Weld-in adapter UNI D85, 316L, 3.1
Rendelési kód52010173 -
Weld-in adapter UNI 6" D85, 316L
Rendelési kód71114160 -
Weld-in adapter UNI 6" D85, 316L 3.1
Rendelési kód71114171 -
Blind plug weld-in adapter UNI D65/85
Rendelési kód71580894 -
Weld-in adapter DRD DN50, 316L
Rendelési kód52002041 -
Weld-in adapter DRD DN50, 316L, 3.1
Rendelési kód52011899 -
Weld-in dummy, adapter G1-1/2
Rendelési kód52024471 -
Weld-in dummy, flange DRD DN50, 65mm
Rendelési kód71114209 -
Adapter Uni, Clamp 3", 316L, 3.1
Rendelési kód71350314 -
Adapter Uni, Clamp 3", 316L
Rendelési kód71350315 -
Weld-in dummy, adapter UNI 6" D65
Rendelési kód71114211 -
Weld-in dummy, adapter UNI D65/D85
Rendelési kód71114210
2 products & bundles
2 termékek
Gyakran együtt vásárolt
Kiegészítők
- Mountingset Cerabar,Deltapilot,Levelflex
- Mounting bracket 2 valve,stainless steel
Kapcsolódó termékek
