Specifikációk áttekintése
-
Accuracy
Standard: 0.05%
Platinum: up to 0.025% -
Process temperature
-40°C...125°C
(-40°F...257°F) -
Pressure measuring range
400 mbar...700 bar
(5.8 psi...10.500 psi) -
Main wetted parts
Alloy C276
316L
Rhodium -
Material process membrane
316L, AlloyC,
Rhodium> Gold -
Measuring cell
400 mbar...700 bar
(5.8 psi...10.500 psi)
relative/ absolute
Alkalmazási terület

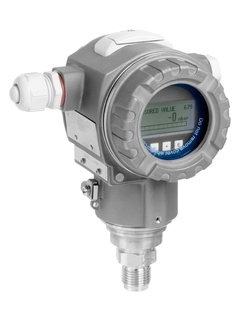

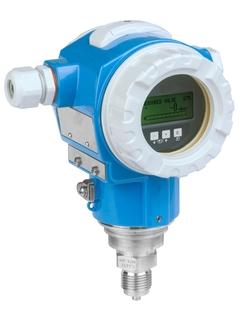

The Cerabar PMP71 digital pressure transmitter with metallic membrane is typically used in process applications for pressure, level, volume or mass measurement in liquids or gases. PMP71 is designed for high pressure applications up to 700bar. Quick Setup with freely adjustable measuring range without pressure specification. Designed according to IEC 61508 for use in SIL2/3 safety systems and available with MID Parts Certificate suitable for custody transfer applications.
Two chamber aluminum or stainless steel (316L) housing.
Process connections: Threads and flange connections
Process temperature: -40 to +125°C (-40 to +257°F)
Measuring ranges: -1/0 up to 700bar (-15/0 up to +10,500psi)
Accuracy: ±0.05%, "Platinum" ±0.025%
International explosion protection certificates, overfill prevention WHG, hygienic approvals, marine approvals, SIL
Előnyök
Best accuracy, reproducibility and long-term stability
Highest safety due to gas tight feedthrough with capabilities up to SIL2/3, certified to IEC 61508
Easy menu-guided commissioning via local display, 4 to 20mA with HART, PROFIBUS PA, FOUNDATION Fieldbus
HistoROM data management concept for fast and easy commissioning, maintenance and diagnostics
Overload-resistant and function-monitored from the measuring cell to the electronics
Available with mounted manifolds: always fit, always tested for leaks
Seamless and independent system integration (HART/PA/FF)
Videók
Extended választék
-
Felső kategóriás termékek
- Rendkívül funkcionális és kényelmes
Műszaki kiválóság
Egyszerűség
-
Egyszerű termékek
- Könnyen kiválasztható, telepíthető és kezelhető
Műszaki kiválóság
Egyszerűség
-
Alaptermékek
- Megbízható, robusztus és kevés karbantartást igényel
Műszaki kiválóság
Egyszerűség
-
Felső kategóriás termékek
- Rendkívül funkcionális és kényelmes
Műszaki kiválóság
Egyszerűség
-
Speciális termékek
- Nagy igénybevétellel járó alkalmazásokhoz tervezve
Műszaki kiválóság
Egyszerűség
Kombinálható
FLEX választék | Műszaki kiválóság | Egyszerűség |
---|---|---|
Fundamental választék Eleget tesz az Ön alapvető mérési igényeinek |
Műszaki kiválóság
|
Egyszerűség
|
Lean választék Könnyen kezeli az Ön alapvető folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Extended választék Innovatív technológiákkal optimalizálja az Ön folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Xpert választék Megoldás az Ön legnagyobb kihívást jelentő alkalmazásaihoz |
Műszaki kiválóság
|
Egyszerűség
Kombinálható |
Előd
-
-
Robbanásvédelem
Product family: Cerabar S, Deltabar S
Angol változat - 11/2020
Product root: FMD77-, FMD78-, PMC71-, PMD75-, PMP71-, PMP75- Region: Europe (ATEX) Approval agency: DEKRA Category: II 2 G Protection: Ex d [ia] IIC T6...T3 Gb, Ex db IIC T6...T1 Gb
Nyelv:
Angol
Változat:
23/11/2020
Fájlméret:
2.3 MB
Fájlnév:
KEMA_04ATEX2018-Iss5.pdf
-
-
-
Robbanásvédelem
Product family: Cerabar S
Angol változat - 04/2022
Product root: PMP71-, PMP75- Region: Europe (ATEX) Approval agency: KEMA Category: II 2 G, II 1/2 G Protection: Ex d IIC T6 Gb, Ex ia IICT6 Ga/Gb
Nyelv:
Angol
Változat:
15/04/2022
Fájlméret:
2.3 MB
Fájlnév:
05ATEX1009X-Iss4.pdf
-
-
-
Műszaki információ (TI)
TI Cerabar S PMC71, PMP71, PMP75
Process pressure measurement
1-5 V DC, HART, PA, FFEN HU 01/04/202413/01/202229/09/202001/04/202016/04/2019Nyelv:
Angol
Változat:
01/04/2024
Fájlméret:
3.5 MB
Fájlnév:
TI00383PEN_3624-00.pdf
-
-
-
Műszaki információ (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN HU 25/03/202415/09/202328/10/202130/07/202119/06/2020Nyelv:
Angol
Változat:
25/03/2024
Fájlméret:
1.1 MB
Fájlnév:
TI00426FEN_2524.pdf
-
-
-
Műszaki információ (TI)
Cerabar S PMP71 with MID Part Certificate
Pressure transmitter with metal sensors; Overload-resistant and
function-monitored; Communication via HART; Subcomponent
suitablefEN HU 16/12/2011Nyelv:
Angol
Változat:
16/12/2011
Fájlméret:
1.5 MB
Fájlnév:
TI00451PEN_0111.pdf
-
-
-
Használati útmutató (BA)
Cerabar S /Deltabar S /Deltapilot S Description of device functions PROFIBUS PA V04.01.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN HU 03/04/201710/12/201407/08/201301/10/201101/05/2010Nyelv:
Angol
Változat:
03/04/2017
Fájlméret:
4.8 MB
Fájlnév:
BA00296PEN_1616.pdf
-
-
-
Használati útmutató (BA)
Cerabar S / Deltabar S / Deltapilot S, Description of device functions FOUNDATION Fieldbus V 04.00.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN HU 03/04/201710/12/201407/05/201430/04/201301/10/2011Nyelv:
Angol
Változat:
03/04/2017
Fájlméret:
6.3 MB
Fájlnév:
BA00303PEN_1716.pdf
-
-
-
Használati útmutató (BA)
Cerabar S PMC71, PMP71, PMP75 FOUNDATION Fieldbus (V 04.00.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors
Overload-resistant and function-monitored;
Communication via
FOUNDATION FieldbusEN HU 03/04/201710/12/201407/05/201430/04/201303/02/2012Nyelv:
Angol
Változat:
03/04/2017
Fájlméret:
4.3 MB
Fájlnév:
BA00302PEN_1816.pdf
-
-
-
Használati útmutató (BA)
Cerabar S PMP71 Low Power 1-5V DC Output Operating Instructions
Low power pressure transmitter with metal sensors and 1-5V DC voltage
outputEN HU 25/08/201701/08/2017Nyelv:
Angol
Változat:
25/08/2017
Fájlméret:
1.1 MB
Fájlnév:
BA01633PEN_0317.pdf
-
-
-
Használati útmutató (BA)
Description of Device Functions HART (V02.10.54) Cerabar S PM71 with MID Part Certificate
Pressure transmitter with metal sensors; Overload-resistant and
function-monitored; Communication via HART; Subcomponent
suitablefor custody transfer measurement with NMi approvalEN HU 03/04/201710/12/201424/04/201219/12/2011Nyelv:
Angol
Változat:
03/04/2017
Fájlméret:
1.3 MB
Fájlnév:
BA00413PEN_1316.pdf
-
-
-
Használati útmutató (BA)
Cerabar S PMC71, PMP71, PMP75 PROFIBUS PA (V 04.01.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors
Overload-resistant and function-monitored;
Communication via
PROFIB
USPAEN HU 01/08/202403/04/201710/12/201407/05/201407/08/2013Nyelv:
Angol
Változat:
01/08/2024
Fájlméret:
1.4 MB
Fájlnév:
BA00295PEN_1922-00.pdf
-
-
-
Használati útmutató (BA)
Cerabar S PMC71, PMP71, PMP75 HART V02.30.zz Operating Instructions
Pressure transmitter with ceramic and metal sensors
EN HU 01/08/202401/03/201810/12/201401/11/201407/05/2014Nyelv:
Magyar
Változat:
01/03/2018
Fájlméret:
1.2 MB
Fájlnév:
BA00271PHU_1916.pdf
-
