Specifikációk áttekintése
-
Accuracy
Standard: 0.05%
Platinum: up to 0.035% -
Max. measurement error
0,075%
"PLATINUM" 0,05% -
Process temperature
-40 °C...85 °C
(-40 °F...185 °F) -
Medium temperature range
Temperature gradient from pressure piping
-
Pressure measuring range
10 mbar...250 bar
(0.15 psi...3750 psi) -
Process pressure / max. overpressure limit
420 bar (6300 psi)
-
Main wetted parts
Alloy C276
316L
Monel
Tantalum -
Max. measurement distance
400 m (1.312 ft) H2O
-
Max. process pressure
max. 420 bar
(max. 6091 psi) -
Material process membrane
316L, AlloyC,
Tantal,
Gold-Rhodium -
Measuring cell
10 mbar...250 bar
(0.15 psi...3750 psi)
Alkalmazási terület

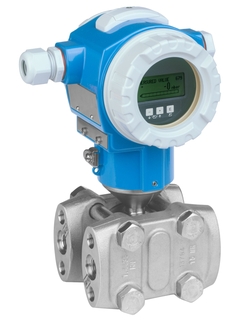

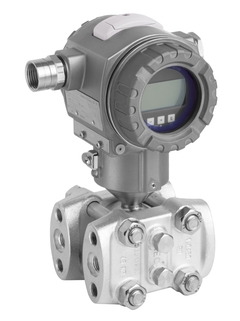

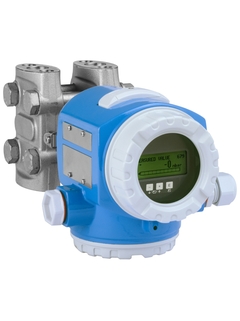

The Deltabar PMD75 differential pressure transmitter with piezoresistive sensor and welded metallic membrane is used in all industries for continuous measurement in liquids, vapors and gases. The 3-key operation enables simple and reliable commissioning and operation. The integrated HistoROM data module allows easy management of process and device parameters. Designed according to IEC 61508 for use in SIL2/3 safety applications.
For level, volume or mass measurement in liquids, differential pressure monitoring as well as flow measurement (volume or mass flow) in conjunction with primary elements in gases, vapors and liquids.
Process connections: Threads
Process temperature: -40 to +85°C (-40 to +185°F)
Measuring ranges: 0.25mbar to 40bar (0.0036 to 600psi)
Accuracy: ±0.05%, "Platinum" ±0.035% (optional)
International explosion protection certificates, overfill prevention WHG, SIL, hygienic approvals, marine approvals
Előnyök
Best accuracy, reproducibility and long-term stability
Highest safety due to gas tight feedthrough with capabilities up to SIL2/3, certified to IEC 61508
Easy menu-guided commissioning via local display, 4 to 20mA with HART, PROFIBUS PA, FOUNDATION Fieldbus
HistoROM data management concept for fast and easy commissioning, maintenance and diagnostics
Cost savings with modular concept for easy replacement of sensor, display or electronics
Overload-resistant up to 420bar / 42MPa / 6300psi, function-monitored
Seamless and independent system integration (HART/PA/FF)
Videók
Extended választék
-
Felső kategóriás termékek
- Rendkívül funkcionális és kényelmes
Műszaki kiválóság
Egyszerűség
-
Egyszerű termékek
- Könnyen kiválasztható, telepíthető és kezelhető
Műszaki kiválóság
Egyszerűség
-
Alaptermékek
- Megbízható, robusztus és kevés karbantartást igényel
Műszaki kiválóság
Egyszerűség
-
Felső kategóriás termékek
- Rendkívül funkcionális és kényelmes
Műszaki kiválóság
Egyszerűség
-
Speciális termékek
- Nagy igénybevétellel járó alkalmazásokhoz tervezve
Műszaki kiválóság
Egyszerűség
Kombinálható
FLEX választék | Műszaki kiválóság | Egyszerűség |
---|---|---|
Fundamental választék Eleget tesz az Ön alapvető mérési igényeinek |
Műszaki kiválóság
|
Egyszerűség
|
Lean választék Könnyen kezeli az Ön alapvető folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Extended választék Innovatív technológiákkal optimalizálja az Ön folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Xpert választék Megoldás az Ön legnagyobb kihívást jelentő alkalmazásaihoz |
Műszaki kiválóság
|
Egyszerűség
Kombinálható |
Előd
-
-
Gyártói nyilatkozat
Product family: Cerabar S, Deltabar S, Levelflex
Angol változat - 01/2018
Product root: FMD78-, FMP51-, PMD75-, PMP71-, PMP75- Declaration number: HE_00913_02.17 Manufacturer specification: Explosion protection
Nyelv:
Angol
Változat:
03/01/2018
Fájlméret:
369.2 KB
Fájlnév:
HE_00913_02.17 Pressure ATEX vs IECEx.pdf
-
-
-
EU-nyilatkozat
Product family: Deltabar S
Angol változat - 05/2024
Product root: FMD77-, FMD78-, PMD75- Declaration number: EU_00932_02.24
EN HU 07/05/2024Nyelv:
Angol
Változat:
07/05/2024
Fájlméret:
1.2 MB
Fájlnév:
EU_00932_02.24.pdf
-
-
-
Műszaki információ (TI)
Deltatop
Differential pressure flow measurement with Pitot tubes and Deltabar
differential pressure transmitterEN HU 20/03/2007Nyelv:
Angol
Változat:
20/03/2007
Fájlméret:
3.8 MB
Fájlnév:
TI425PEN_1007.pdf
-
-
-
Műszaki információ (TI)
Deltatop
Differential pressure flow measurement with orifices and Deltabar
differential pressure transmitterEN HU 12/10/2007Nyelv:
Angol
Változat:
12/10/2007
Fájlméret:
3.9 MB
Fájlnév:
TI422PEN_1007.pdf
-
-
-
Műszaki információ (TI)
TI Deltabar S PMD75, FMD77, FMD78
Differential pressure measurement and pressure measurement
HART, PA, FFEN HU 01/04/202404/01/202203/12/202023/11/202001/04/2020Nyelv:
Angol
Változat:
01/04/2024
Fájlméret:
3.7 MB
Fájlnév:
TI00382PEN_3524-00.pdf
-
-
-
Használati útmutató (BA)
Cerabar S /Deltabar S /Deltapilot S Description of device functions PROFIBUS PA V04.01.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN HU 03/04/201710/12/201407/08/201301/10/201101/05/2010Nyelv:
Angol
Változat:
03/04/2017
Fájlméret:
4.8 MB
Fájlnév:
BA00296PEN_1616.pdf
-
-
-
Használati útmutató (BA)
Deltabar S FMD77/78; PMD75 PROFIBUS PA (V 04.01.zz) Operating Instructions
Differential pressure transmitter with ceramic and silicon sensors
Overload-resistant and function-monitored
Communication
via
PROFIBUS PAEN HU 01/08/202403/04/201715/04/201510/12/201407/05/2014Nyelv:
Angol
Változat:
01/08/2024
Fájlméret:
1.6 MB
Fájlnév:
BA00294PEN_2022.pdf
-
-
-
Használati útmutató (BA)
Cerabar S / Deltabar S / Deltapilot S, Description of device functions FOUNDATION Fieldbus V 04.00.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN HU 03/04/201710/12/201407/05/201430/04/201301/10/2011Nyelv:
Angol
Változat:
03/04/2017
Fájlméret:
6.3 MB
Fájlnév:
BA00303PEN_1716.pdf
-
-
-
Használati útmutató (BA)
Deltabar S FMD77/78; PMD75 FOUNDATION Fieldbus (V 04.00.zz) Operating Instructions
Differential pressure transmitter with ceramic and silicon sensors
Overload-resistant and function-monitored
Communicationvia
FOUNDATION FieldbusEN HU 03/04/201715/04/201510/12/201407/05/201423/05/2013Nyelv:
Angol
Változat:
03/04/2017
Fájlméret:
4.8 MB
Fájlnév:
BA00301PEN_1916.pdf
-
-
-
Használati útmutató (BA)
Deltabar S FMD77, FMD78, PMD75 HART V02.30.zz Operating Instructions
Differential pressure transmitter with metal sensors
EN HU 11/07/202401/03/201815/04/201510/12/201401/11/2014Nyelv:
Angol
Változat:
11/07/2024
Fájlméret:
1.1 MB
Fájlnév:
BA00270PEN_2122.pdf
-
-
-
Használati útmutató (BA)
Cerabar S / Deltabar S / Deltapilot S HART V02.30.zz Description of Instrument Functions
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN HU 01/03/201810/12/201401/11/201407/05/201417/01/2013Nyelv:
Angol
Változat:
01/03/2018
Fájlméret:
4.8 MB
Fájlnév:
BA00274PEN_1816.pdf
-
-
-
Rövid útmutató (KA)
Cerabar S, Deltabar S, Deltapilot S
Cerabar S, Deltabar S, Deltapilot S
Process pressure measurement/differntial pressure
measurement/hydrostatic level measurement
V 04.00.zzEN HU 10/12/201430/04/201301/10/201122/09/200815/05/2008Nyelv:
Angol
Változat:
10/12/2014
Fájlméret:
579.8 KB
Fájlnév:
KA00252PA2_1514.pdf
-
