Product headline
std_productprofile_product_usp_34654_1508938758. Fully suitable for basic applications in the chemical and process industry.
Sensor features
Cost-effective sensor – ideal solution for basic requirements. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts. Nominal diameter: max. DN 600 (24"). Ex approvals for Zone 2. Liner made of PTFE.
Transmitter features
std_productprofile_product_benefits_34656_1508940491. std_productprofile_product_benefits_34658_1508940614. std_productprofile_product_benefits_34657_1508940613. std_successorproducts_product_differentiating_tech_features_35324_1509527963. std_successorproducts_product_differentiating_tech_features_35325_1509527962. std_successorproducts_product_differentiating_tech_features_35326_1509527956.
Wetted materials
Liner: PTFE Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum
Max. measurement error
Volume flow: ±0.2 % o.r. ± 2 mm/s (0.08 in/s)
Measuring range
4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)
Medium temperature range
–10 to +110 °C (+14 to +230 °F)
Ambient temperature range
–10 to +60 °C (+14 to +140 °F)
Sensor housing material
DN 15 to 300 (½ to 12"): AlSi10Mg, coated DN 350 to 600 (14 to 24"): Carbon steel with protective varnish Sensor connection housing: AlSi10Mg, coated
Transmitter housing material
Powder‐coated die‐cast aluminum
Degree of protection
Compact version: IP67, type 4X enclosure Sensor remote version (standard): IP67, type 4X enclosure Sensor remote version (option): IP68, type 6P enclosure Transmitter remote version: IP67, type 4X enclosure
Display/Operation
4‐line backlit display with touch control (operation from outside) Configuration via local display and operating tools possible
Outputs
4 modular outputs: 0‐20 mA (active)/4‐20 mA (active/passive) Pulse/frequency (passive) Relay output Switch output (passive)
Inputs
2 modular inputs: Status input 0‐20 mA (aktiv)/4‐20 mA (aktiv/passiv)
Digital communication
HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, MODBUS RS485, EtherNet/IP
Power supply
DC 16 to 62 V AC 85 to 260 V (45 to 65 Hz) AC 20 to 55 V (45 to 65 Hz)
Metrological approvals and certificates
3.1 material, calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Pressure approvals and certificates
68 dokumentumok

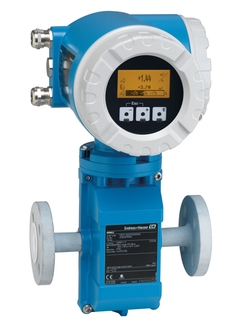

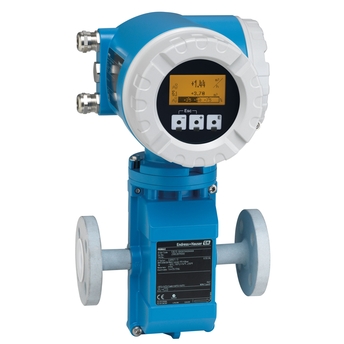

Proline Promag 53E
Technical Information
Electromagnetic flowmeter
EN
HU
Német French Orosz Kínai
27/11/2017
01/04/2014
Nyelv:
Angol
Változat:
27/11/2017
Fájlméret:
2.3 MB
Fájlnév:
TI01164DEN_0217.pdf
Proline Promag 53
PROFIBUS DP/PA
Operating Instructions
Electromagnetic flowmeter
EN
HU
Német Spanyol French Olasz Lengyel
27/11/2017
01/02/2015
01/04/2014
28/06/2010
23/12/2009
Nyelv:
Angol
Változat:
27/11/2017
Fájlméret:
11.3 MB
Fájlnév:
BA00053DEN_1517.pdf
Proline Promag 53
FOUNDATION Fieldbus
Operating Instructions
Electromagnetic flowmeter
EN
HU
Német Orosz
27/11/2017
01/02/2015
01/04/2014
01/12/2009
01/03/2002
Nyelv:
Angol
Változat:
27/11/2017
Fájlméret:
7.2 MB
Fájlnév:
BA00052DEN_1517.pdf
Proline Promag 53
Modbus RS485
Operating Instructions
Electromagnetic flowmeter
EN
HU
Német
27/11/2017
01/02/2015
01/04/2014
23/12/2009
01/10/2005
Nyelv:
Angol
Változat:
27/11/2017
Fájlméret:
10.3 MB
Fájlnév:
BA00117DEN_1517.pdf
Használati utasítás PROline promag 53
Elektromágneses áramlásmér rendszer
EN
HU
Bolgár Cseh Német Spanyol French Olasz Japán Lengyel Portugál Orosz Kínai
27/11/2017
01/02/2015
01/12/2014
01/04/2014
18/12/2009
Nyelv:
Magyar
Változat:
01/06/2001
Fájlméret:
3.2 MB
Fájlnév:
Promag53_BA047DHU.pdf
Készülékfunkciók leírása PROline promag 53
Elektromágneses áramlásmérõ rendszer
EN
HU
Bolgár Cseh Német Spanyol French Olasz Japán Lengyel Orosz
01/12/2014
18/12/2009
01/03/2005
15/10/2003
01/06/2001
Nyelv:
Magyar
Változat:
01/06/2001
Fájlméret:
2.4 MB
Fájlnév:
Promag53_BA048DHU.pdf
Proline Promag 53
Brief Operating Instructions
Electromagnetic flowmeter
EN
HU
Német Spanyol French Olasz Holland Portugál Kínai
27/11/2017
09/09/2015
01/02/2015
01/04/2014
01/03/2011
Nyelv:
Angol
Változat:
27/11/2017
Fájlméret:
3.6 MB
Fájlnév:
KA00028DEN_1717.pdf
Replacing Power supply and display
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
HU
Német
15/11/2018
18/11/2011
Nyelv:
Angol
Változat:
15/11/2018
Fájlméret:
455.1 KB
Fájlnév:
EA00063DA2_1518.pdf
EA Replacing cover and O-ring
Proline 10, 23, 50, 51, 53, 55, 400, 800, 40, 80, 83, 84, 8ME, 8FF, 8FE ,8CM, 90, 91, 92, 93, 65, 72, 73
EN
HU
Német
15/10/2024
01/10/2018
28/06/2012
Nyelv:
Angol
Változat:
15/10/2024
Fájlméret:
797.3 KB
Fájlnév:
EA00098DA2_1624-00.pdf
Replacing power supply for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 40, 80, 83, 84, CNGmass DCI, Cubemass DCI, Prosonic Flow 93 P
EN
HU
Német
15/11/2018
05/05/2014
01/11/2009
15/07/2009
Nyelv:
Angol
Változat:
15/11/2018
Fájlméret:
367.5 KB
Fájlnév:
EA00066DA2_1418.pdf
Pótalkatrészek keresése rajzszám alapján
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit P.s.b. 50/51/53 85-260VAC
Rajzszám
Rendelési kód
F
50096745
Kit p.s.b. 50/53 85-260VAC HE
Rajzszám
Rendelési kód
F
71039466
Kit p.s.b. 50/53 85-260VAC HE
Rajzszám
Rendelési kód
F
71039466
Kit P.s.b. 50/51/53 20-55VAC 16-62VDC
Rajzszám
Rendelési kód
F
50096747
Kit p.s.b.50/53 20-55VAC 16-62VDC HE
Rajzszám
Rendelési kód
F
71039468
Kit 10 fuses 250 VAC T800 MA
Rajzszám
Rendelési kód
7
50094002
Kit 10 fuses 250 VAC T 2A00
Rajzszám
Rendelési kód
7
50094003
Kit meas. amplifier PMAG 53 WEA
Rajzszám
Rendelési kód
B
50106085
Kit meas. amplifier 53 WEA HE
Rajzszám
Rendelési kód
B
71039454
Kit meas. amplifier PMAG 53 SEA
Rajzszám
Rendelési kód
B
50106087
Kit meas. amplifier 53 SEA HE
Rajzszám
Rendelési kód
B
71039456
Kit meas. amplifier PMAG 53 EES
Rajzszám
Rendelési kód
B
50106086
Kit meas. amplifier 53 EES HE
Rajzszám
Rendelési kód
B
71039455
Kit meas. amplifier Pmag 53 CN
Rajzszám
Rendelési kód
B
50108133
Kit meas. amplifier 53 CN HE
Rajzszám
Rendelési kód
B
71039457
Kit amp. 53, HART7, DE+FR+IT+ES+EN
Rajzszám
Rendelési kód
B
71261680
Kit amp. 53, HART7, DE+FR+IT+ES+EN, HE
Rajzszám
Rendelési kód
B
71261682
Kit amp. 53, HART7, RU+NL+PT+CS+EN
Rajzszám
Rendelési kód
B
71261686
Kit amp. 53, HART7, RU+NL+PT+CS+EN, HE
Rajzszám
Rendelési kód
B
71261687
Kit amp. 53, HART7, ZH+PL+ID+EN
Rajzszám
Rendelési kód
B
71261690
Kit amp. 53, HART7, ZH+PL+ID+EN, HE
Rajzszám
Rendelési kód
B
71261692
Kit amp. 53, HART7, JA+SV+NO+FI+EN
Rajzszám
Rendelési kód
B
71261693
Kit amp. 53, HART7, JA+SV+NO+FI+EN, HE
Rajzszám
Rendelési kód
B
71261694
Kit commodul current/freq./2Relay Ex
Rajzszám
Rendelési kód
C
50098300
Kit I/O current/frequency/2Relay HE EX
Rajzszám
Rendelési kód
C
71039475
Kit com 53/55/83/93 curr./freq. out Ex
Rajzszám
Rendelési kód
C
50098301
Kit I/O current/frequency out HE EX
Rajzszám
Rendelési kód
C
71039476
Rajzszám
Rendelési kód
C
71066579
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
Rajzszám
Rendelési kód
C
71066580
Kit I/O Foundation Fieldbus C14 EX
Rajzszám
Rendelési kód
C
71095035
Kit I/O Foundation Fieldbus HE C14 EX
Rajzszám
Rendelési kód
C
71095037
Kit I/O 50/53/55/83/65/8ME Profib. DP Ex
Rajzszám
Rendelési kód
C
71021742
Kit I/O 50/53/55/83 Profibus DP HE EX
Rajzszám
Rendelési kód
C
71039484
Kit Com ModbusRS485+stat.In 2Interf.Ex
Rajzszám
Rendelési kód
D
71021743
Kit I/O Modb.RS485+Stat.In 2Interf.HE EX
Rajzszám
Rendelési kód
D
71039485
Kit I/O Profib. DP+Stat.In 2 Interf. Ex
Rajzszám
Rendelési kód
D
50108002
Kit I/O Profib.DP+Stat.In 2 Interf.HE EX
Rajzszám
Rendelési kód
D
71039486
Kit Commodul current out 3 Interface Ex
Rajzszám
Rendelési kód
D
50096833
Kit I/O current out 3 Interface HE EX
Rajzszám
Rendelési kód
D
71039477
Kit I/O Modul 53/83 Ethernet
Rajzszám
Rendelési kód
D
71105712
Rajzszám
Rendelési kód
2
50096834
Kit Sub PCB current out HE
Rajzszám
Rendelési kód
2
71039487
Kit Sub PCB frequency out
Rajzszám
Rendelési kód
3
50096835
Kit Sub PCB frequency out
Rajzszám
Rendelési kód
3
50096835
Kit Sub PCB frequency out HE
Rajzszám
Rendelési kód
3
71039489
Kit Sub PCB frequency out HE
Rajzszám
Rendelési kód
3
71039489
Rajzszám
Rendelési kód
4
50096837
Kit Sub PCB Status input HE
Rajzszám
Rendelési kód
4
71039492
Rajzszám
Rendelési kód
5
50096836
Rajzszám
Rendelési kód
5
50096836
Rajzszám
Rendelési kód
5
71039491
Rajzszám
Rendelési kód
5
71039491
Rajzszám
Rendelési kód
6
50098562
Kit Sub PCB current input HE
Rajzszám
Rendelési kód
6
71039488
Kit Sub PCB 53/83 Ethernet
Rajzszám
Rendelési kód
37
71105711
Kit display modul Wall enclosure
Rajzszám
Rendelési kód
J
50096755
Rajzszám
Rendelési kód
E
50096754
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Rajzszám
Rendelési kód
21
50094017
Kit Bus/connec.b.5X/40/8X/65 field hous.
Rajzszám
Rendelési kód
G
50094016
Kit Bus/connec. board 53/83 Ethernet
Rajzszám
Rendelési kód
G
71105709
Kit connec. board PMAG5X wall enclo.
Rajzszám
Rendelési kód
19
50094015
Kit connec. board 50/53/55 wall encl.HE
Rajzszám
Rendelési kód
19
71039496
Kit connec. board In/Output Wall encl
Rajzszám
Rendelési kód
18
50094014
Kit connection board D/E/L/P/S/W FS
Rajzszám
Rendelési kód
A
50098018
Kit connection board D/E/L/P/S/W FS HE
Rajzszám
Rendelési kód
A
71039497
Kit Termin.Block field hous. 5X/8X/40/65
Rajzszám
Rendelési kód
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Rajzszám
Rendelési kód
30
50108140
Kit T-DAT Transmitter Data Chip
Rajzszám
Rendelési kód
1
50094004
Kit S-Dat Promag 53 programmed
Rajzszám
Rendelési kód
S
71003948
Kit Cover 5X/40/8X/65 with window
Rajzszám
Rendelési kód
8
50094026
Kit Cover 5X/40/8X/65 version blind
Rajzszám
Rendelési kód
9
50094028
Kit Cover Connection terminal
Rajzszám
Rendelési kód
10
50094038
Kit Cover Connection terminal
Rajzszám
Rendelési kód
26
50094038
Kit 10 cable glands M20x1.5 Ex
Rajzszám
Rendelési kód
15
50098036
Kit 10 cable glands M20x1,5
Rajzszám
Rendelési kód
15
50096840
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Rajzszám
Rendelési kód
15
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Rajzszám
Rendelési kód
15
50098041
Kit Cable gland Profibus PA
Rajzszám
Rendelési kód
15
50098037
Kit Cable gland Found. Fieldbus
Rajzszám
Rendelési kód
15
50094984
Kit 2 cable glands G1/2" Nema 6P
Rajzszám
Rendelési kód
15
71029351
Kit 2 cable glands NPT1/2" Nema 6P
Rajzszám
Rendelési kód
15
71029352
Kit 1 Bus connector 53/83 Ethernet
Rajzszám
Rendelési kód
15
71105713
Kit 1 Bus connector 53/83 Ethernet
Rajzszám
Rendelési kód
15
71105713
Kit Circuit board cpl field/SS-housing
Rajzszám
Rendelési kód
12
50096839
Kit Bushing to field/SS-housing
Rajzszám
Rendelési kód
14
50099102
Kit Ground terminal / Cover clamp
Rajzszám
Rendelési kód
13
50096841
Kit Seal cover to Wall enclosure
Rajzszám
Rendelési kód
20
50094041
Kit 10 Seal cover to field housing
Rajzszám
Rendelési kód
11
50094050
Kit parts housing compact Stnd/HT
Rajzszám
Rendelési kód
22
50098020
Kit parts housing FS Stnd/HT
Rajzszám
Rendelési kód
24
50098019
Kit housing gasket FS Stnd/HT
Rajzszám
Rendelési kód
25
50098023
Kit housing gasket compact Stnd/HT
Rajzszám
Rendelési kód
23
50098024
Promag, cable remote version
Promag 53, retro fit kit In/Output
Transmitter Promag, mounting set
Promag L/W/P/S,E, grounding cable kit
Promag, grounding disc/protection disc
Promag 53/55, software package
Az adatvédelem nagyon fontos számunkra
Sütiket használunk a böngészési élmény javítására, statisztikai adatok gyűjtésére a webhely működésének optimalizálása érdekében, valamint személyre szabott hirdetések vagy tartalmak közvetítésére.
Ha az „Összes elfogadása” lehetőségre kattint, Ön hozzájárul a sütik használatához.
További részletekért kérjük, tekintse meg a sütikre (cookie) vonatkozó irányelveinket .
Testreszabás
Csak az alapvetőek elfogadása
Összes elfogadása
