Specifikációk áttekintése
-
Max. measurement error
Volume flow (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s -
Measuring range
4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)
-
Medium temperature range
Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PFA high‐temperature: –20 to +180 °C (–4 to +356 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F) -
Max. process pressure
PN 40, Class 300, 20K
-
Wetted materials
Liner: PFA, PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum; Titanium
Duplex 1.4462 (UNS S31803)
Alkalmazási terület

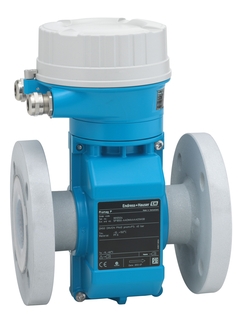

Promag P is dedicated to chemical and process applications with corrosive liquids and high medium temperatures. Its ultra-compact transmitter delivers full performance on the smallest footprint and enables seamless system integration, making Promag P 100 the preferred choice for skid builders, equipment manufacturers and system integrators. Heartbeat Technology enables compliance and process safety at all times.
The bidirectional measuring principle is virtually independent of pressure, density, temperature and viscosity
Dedicated to chemical and process applications with corrosive liquids and high medium temperatures
Device properties
Nominal diameter: max. DN 600 (24")
All common Ex approvals
Liner made of PTFE or PFA
Robust, ultra-compact transmitter housing
Local display available
Előnyök
Versatile applications – wide variety of wetted materials
Energy-saving flow measurement – no pressure loss due to cross-section constriction
Maintenance-free – no moving parts
Space-saving transmitter – full functionality on the smallest footprint
Time-saving local operation without additional software and hardware – integrated web server
Integrated verification – Heartbeat Technology
Videók
Extended választék
-
Felső kategóriás termékek
- Rendkívül funkcionális és kényelmes
Műszaki kiválóság
Egyszerűség
-
Egyszerű termékek
- Könnyen kiválasztható, telepíthető és kezelhető
Műszaki kiválóság
Egyszerűség
-
Alaptermékek
- Megbízható, robusztus és kevés karbantartást igényel
Műszaki kiválóság
Egyszerűség
-
Felső kategóriás termékek
- Rendkívül funkcionális és kényelmes
Műszaki kiválóság
Egyszerűség
-
Speciális termékek
- Nagy igénybevétellel járó alkalmazásokhoz tervezve
Műszaki kiválóság
Egyszerűség
Kombinálható
FLEX választék | Műszaki kiválóság | Egyszerűség |
---|---|---|
Fundamental választék Eleget tesz az Ön alapvető mérési igényeinek |
Műszaki kiválóság
|
Egyszerűség
|
Lean választék Könnyen kezeli az Ön alapvető folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Extended választék Innovatív technológiákkal optimalizálja az Ön folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Xpert választék Megoldás az Ön legnagyobb kihívást jelentő alkalmazásaihoz |
Műszaki kiválóság
|
Egyszerűség
Kombinálható |
Előd
-
-
Beépítési útmutató (EA)
Replacing the Electronics Module Installation Instructions
Angol változat - 07/2019
Promag 100
EN HU 01/07/201905/06/201706/01/201624/06/2013Nyelv:
Angol
Változat:
01/07/2019
Fájlméret:
567.1 KB
Fájlnév:
EA01053DA2_0419.pdf
-
-
-
Beépítési útmutató (EA)
Replacing Display module, non Ex, Zone 2, Class 1 Div. 2 Installation Instructions
Angol változat - 12/2017
Promass 100, Promag 100, Prosonic Flow E 100
EN HU 01/12/201708/10/2014Nyelv:
Angol
Változat:
01/12/2017
Fájlméret:
340.9 KB
Fájlnév:
EA01109DA2_0217.pdf
-
-
-
Műszaki információ (TI)
Proline Promag P 100 Technical Information
Electromagnetic flowmeter
The flowmeter for highest medium temperatures with an ultra-compact
transmitterEN HU 01/10/201701/12/201502/06/201418/10/201313/06/2013Nyelv:
Angol
Változat:
01/10/2017
Fájlméret:
4.7 MB
Fájlnév:
TI01102DEN_0517.pdf
-
-
-
Használati útmutató (BA)
Proline Promag P 100 PROFIBUS DP Operating Instructions
Electromagnetic flowmeter
EN HU 01/10/201701/06/201417/10/2013Nyelv:
Angol
Változat:
01/10/2017
Fájlméret:
4.3 MB
Fájlnév:
BA01238DEN_0317.pdf
-
-
-
Használati útmutató (BA)
Proline Promag P 100 PROFINET Operating Instructions
Electromagnetic flowmeter
EN HU 01/10/201701/12/2015Nyelv:
Angol
Változat:
01/10/2017
Fájlméret:
4.3 MB
Fájlnév:
BA01422DEN_0217.pdf
-
-
-
Használati útmutató (BA)
Proline Promag P 100 EtherNet/IP Operating Instructions
Electromagnetic flowmeter
EN HU 01/10/201701/06/201413/06/2013Nyelv:
Angol
Változat:
01/10/2017
Fájlméret:
4.5 MB
Fájlnév:
BA01174DEN_0317.pdf
-
-
-
Használati útmutató (BA)
Proline Promag P 100 Modbus RS485 Operating Instructions
Electromagnetic flowmeter
EN HU 01/10/201701/06/201413/06/2013Nyelv:
Angol
Változat:
01/10/2017
Fájlméret:
2.9 MB
Fájlnév:
BA01176DEN_0317.pdf
-
-
-
Használati útmutató (BA)
Proline Promag P 100 HART Operating Instructions
Electromagnetic flowmeter
EN HU 01/10/201701/06/201413/06/2013Nyelv:
Angol
Változat:
01/10/2017
Fájlméret:
4.6 MB
Fájlnév:
BA01172DEN_0317.pdf
-
-
-
Eszközparaméter (GP)
Proline Promag 100 PROFIBUS DP Description of Device Parameters
Electromagnetic flowmeter
EN HU 23/12/2015Nyelv:
Angol
Változat:
23/12/2015
Fájlméret:
1.6 MB
Fájlnév:
GP01039DEN_0115.pdf
-
-
-
Eszközparaméter (GP)
Proline Promag 100 Modbus RS485 Description of Device Parameters
Electromagnetic flowmeter
EN HU 23/12/2015Nyelv:
Angol
Változat:
23/12/2015
Fájlméret:
815 KB
Fájlnév:
GP01040DEN_0115.pdf
-
-
-
Eszközparaméter (GP)
Proline Promag 100 EtherNet/IP Description of Device Parameters
Electromagnetic flowmeter
EN HU 23/12/2015Nyelv:
Angol
Változat:
23/12/2015
Fájlméret:
1.2 MB
Fájlnév:
GP01041DEN_0115.pdf
-
-
-
Eszközparaméter (GP)
Proline Promag 100 PROFINET Description of Device Parameters
Electromagnetic flowmeter
EN HU 01/12/2015Nyelv:
Angol
Változat:
01/12/2015
Fájlméret:
1.2 MB
Fájlnév:
GP01042DEN_0115.pdf
-
